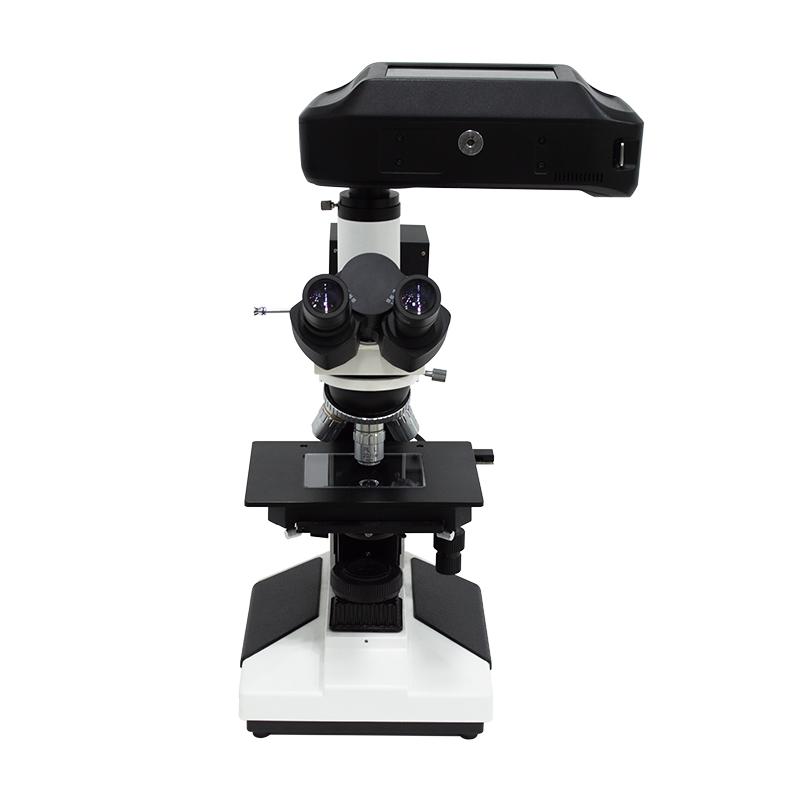

FS-MS顯微鏡高光譜成像系統

FS-MS顯微鏡高光譜成像系統

二維碼
分享
微信
新浪微博
QQ
QQ空間
豆瓣網
百度貼吧
顯微高光譜測量系統將顯微鏡與便攜式高光譜相機優勢結合，可對生物顯微鏡、熒光顯微鏡、體視顯微鏡等改造，讓普通顯微鏡具備高光譜成像能力。搭載的 FigSpec? 便攜式高光譜相機集成視覺與高光譜雙相機，能先通過視覺相機預覽圖像，確認后再采集高光譜數據。
產品詳情

一、產品特點

? 將顯微鏡與便攜式高光譜相機兩者優點結合，可隨時對顯微圖像進行高光譜數據采集。

? 可對現有的生物顯微鏡、熒光顯微鏡、體視顯微鏡、金相顯微鏡等進行改造，方便地把普通顯微鏡改造為高光譜顯微鏡。

? FigSpec?系列便攜式高光譜相機在內部集成了視覺相機和高光譜相機，可以使用視覺相機快速預覽采樣圖像，確定圖像符合要求后再進行高光譜圖像數據采集。

二、系統組成

便攜式高光譜相機（FS-IQ-VISNIR）*1，鏡頭*1，顯微鏡（可指定任意廠家型號）*1，PC應用軟件*1

三、技術參數

名稱

顯微鏡高光譜測量系統

分光方式

透射光柵分光

圖像分辨率

1920*1920

動態范圍

12 bits

成像速度

5秒

光譜通道數

1200

光譜范圍

400-1000nm

光譜分辨率(FWHM)

2.5nm

狹縫寬度

25um

透射效率

≥60%

雜散光水平

≤0.5%

像素大小

5.86um*5.86um

探測器類型

CMOS
標配鏡頭焦距25mm

最小工作距離

100mm

視場角

25°

最?小曝光時間

21us

最?大曝光時間

10秒

信噪比

600/1

數據接口

USB3.0
相機鏡頭接口C
配件USB3.0傳輸線
輔助成像功能

輔助取景攝像頭實現對拍攝區域的監控

目鏡大視野 WF10X(Φ18mm)
物鏡

長距平場消色差物鏡(無蓋玻片) PL 5X/0.12

長距平場消色差物鏡(無蓋玻片) PL L10X/0.25

長距平場消色差物鏡(無蓋玻片) PL L40X/0.60

長距平場消色差物鏡(無蓋玻片) PL L60X/0.75 (彈簧)

目鏡筒三目鏡,傾斜30?,(內置檢偏振片,可進行切換)

落射照明系統

6V 20W,鹵素?zé)? 亮度可調

落射照明器帶視場光欄、孔徑光欄、起偏振片,(黃,藍,綠)濾色片和磨砂玻璃

調焦機構粗微動同軸調焦, 微動格值:2μm, 粗動松緊可調,帶鎖緊和限位裝置
轉換器四孔(內向式滾珠內定位)
載物臺雙層機械移動式 (尺寸:185mmX140mm,移動范圍:75mmX50mm)
